Ako prerobiť žiarivkové svietidlá pre LED žiarivky?

Možno pre vás nie je žiadnym prekvapením, že pre fungovanie LED trubice vo svietidlách pre klasické NEÓNOVÉ žiarivky je potrebné vykonať úpravy. Je to z rôznych princípov fungovania LED žiariviek a žiariviek klasických, plnených plynom. Napriek tomu, že zdieľajú rovnaké pätice G13 a zhodne označené T8.

Úpravu žiarivkového svietidla by mal vždy vykonať elektrikár oprávnený, nie laik. Tento článok nie je určený ako návod a naša firma nenesie žiadnu zodpovednosť za prerobené svietidlá.

Právne predpisy

Pri inštalácii LED trubice nesmie za žiadnych okolností byť ohrozená bezpečnosť užívateľa. Ak sa prerábajú pôvodné svietidlá, musí sa zabezpečiť preskúmanie a v niektorých prípadoch aj nové označenie svietidla. Nesmie byť ohrozená elektromagnetická kompatibilita svietidla.

U svietidiel s elektronickým predradníkom, musí byť odstránená táto súčasť. To zmení charakter svietidla a výrobca prestane byť zaň zodpovedný. Zodpovednosť prechádza na orgán, ktorý upraví svietidlo a tým aj povinnosť svietidlo označiť štítkom. Svietidlo nestráca CE certifikát, ak nie sú určené na ďalší predaj, a ak spĺňa bezpečnostné normy. Štítok musí obsahovať nasledujúce informácie:

  • Stupeň ochrany (IP)
  • Prevádzkovú teplotu
  • Počet a výkon nahradených žiariviek
  • Identifikáciu orgánu, ktorý vykonal úpravu
  • Dátum zmeny

Úprava svietidiel pre LED žiarivky

Je potrebné si objasniť, ktoré LED žiarovky chcete inštalovať. Ešte neexistuje harmonizačná norma pre zapojenie LED žiarovky, preto na trhu sú dva spôsoby napájania. Je to tak-zvané. jednostranný a obojstranný. O tieto informácie požiadajte svojho predajcu alebo hľadajte priamo na LED žiarivke. Ak táto informácia nie je uvedená na výrobku, odporúčame nepoužívať výrobok.

LED žiarivky s jednostranným zapojením

Toto zapojenie je považované za bezpečnejšie. Žiarivka má fázu a nulu na jednej strane trubice. Druhá strana je tzv. slepá a je väčšinou spojená na krátko. (strana v pravo)

LED žiarivky s obojstranným zapojením

Tento koncept je prevzatý z klasických žiariviek. Vedú sa diskusie o bezpečnosti zapojenia. Žiarivka má nulu na jednej strane trubice a na druhej strane druhej fázu.

Svietidla s tlmením a štartérom

Tieto konceptuálne staršie svietidlá majú štartér a magnetický predradník – tlmenie. U týchto svietidiel môžeme nahradiť žiarivku priamo za LED. Stačí odstrániť štartér a nahradiť ho za LED štartér, ktorý každý špecializovaný predajca pridá k LED trubiciam. V prípade, že máte trubice s dvojstranným zapojením, stačí odstrániť štartér a ničím ho nenahradzovať. Takúto výmenu môže vykonávať osoba bez elektrotechnického vzdelania.

Vo svietidle však zostane magnetický predradník (tlmivka). To môže spôsobiť zbytočný odber elektrickej energie a tiež mať vplyv na hodnotu účinníka. Pretože jeho odstránenie je zásah do svietidla, musíte túto činnosť prenechať elektrikárovi a držať sa rovnakého postupu ako pri úprave svietidla s predradníkom. nižšie.

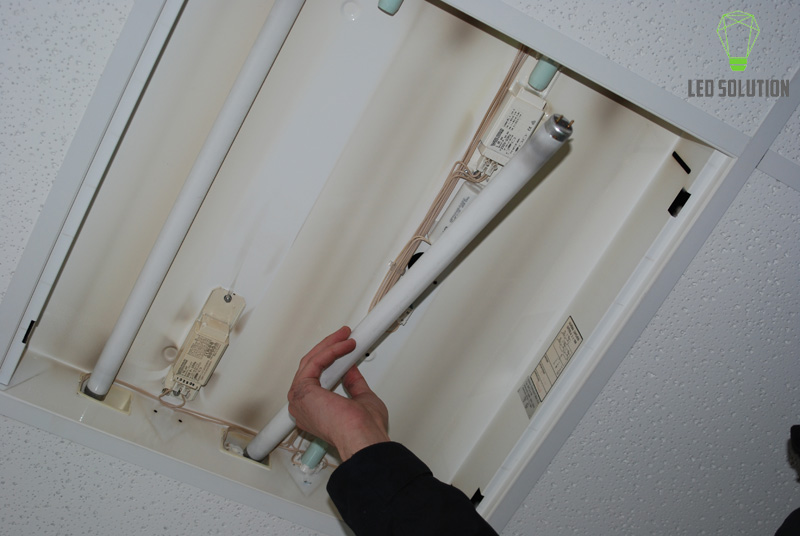

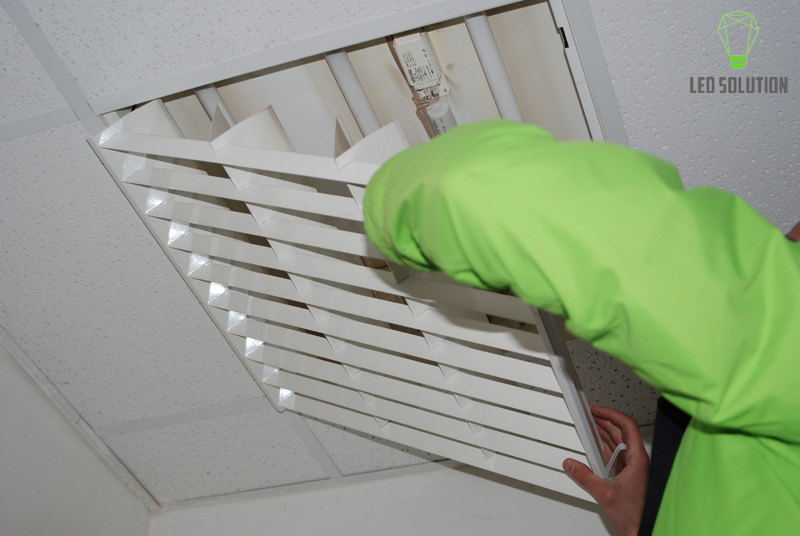

Zložte kryt svietidielUbezpečte sa, že je svítidlo odpojené od prúdu a vyberte žiarivky

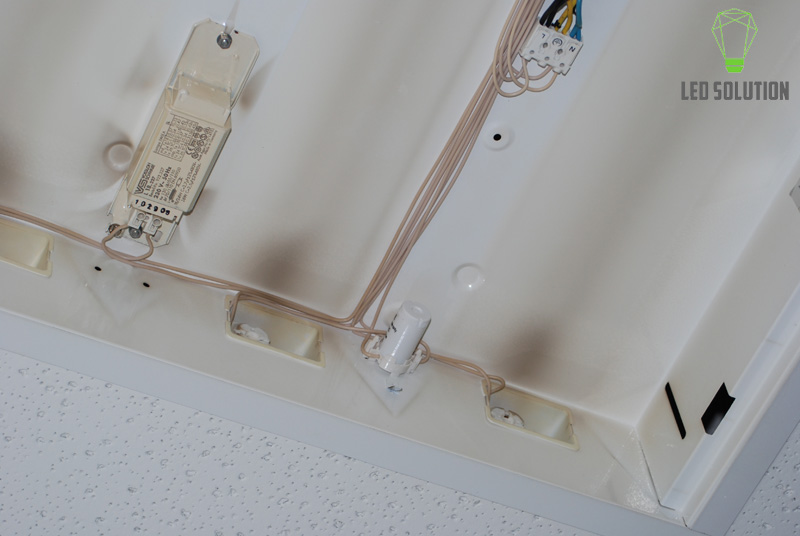

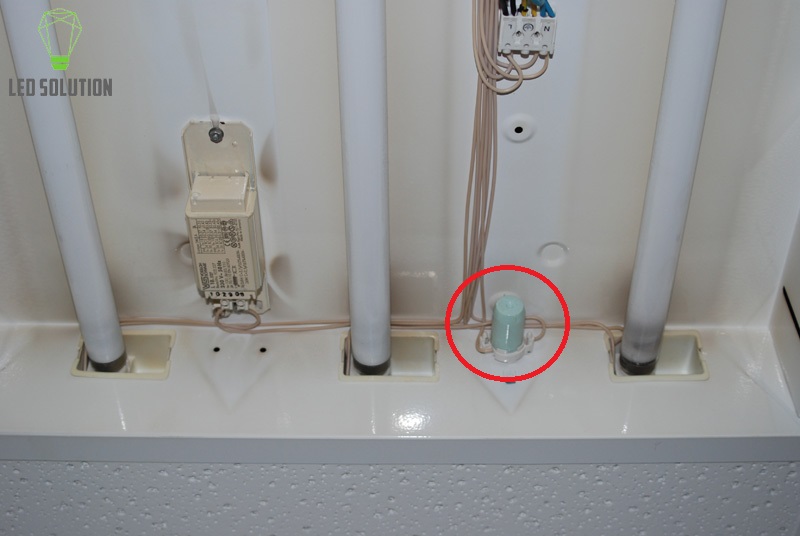

Nájdite štartérZľahka pootočte a vyberte ho
Nahraďte LED štartérom priloženým k LED trubiciNainštalujte LED žiarivky

Svietidlá s elektronickým predradníkom

Jedná sa o modernejšie svietidlá. Pri úprave elektronický predradník je potrebný úplne odpojiť. V tomto prípade nemožno dodatočne meniť svetelné zdroje z LED na klasické žiarivky. Svietidlo musí byť prepojené podľa typu LED žiariviek, buď jednostranné alebo dvojstranné zapojenie, pozri zapojenie schéma vyššie uvedené. Touto úpravou preberá zodpovednosť za ňu človek, ktorý ju vykonáva. On je tiež zodpovedný za nové označenie svietidla pomocou štítku.

Dole svietidlo s el. predradníkom, hore po prerobení pre LED trubice s jednostranným napájaním.
